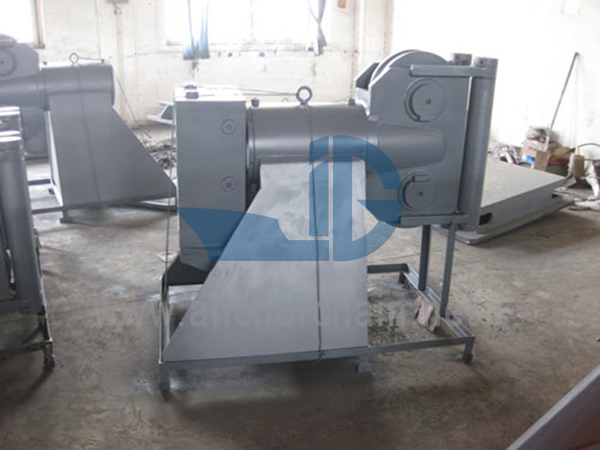

Guiacabos giratorio
El guiacabos giratorio, instalado en la cubierta de los barcos, es un tipo de dispositivo de guiacabos que se utiliza para el amarre de barcos. En el cuerpo central de la guiacabos hay una abertura para cabos de amarre o cadenas de ancla. Al principio y al final de la guía, hay un panel frontal y un panel posterior del mismo tamaño. La forma de la abertura es aproximadamente elíptica. La superficie de apertura es lisa para evitar la abrasión de cabos de amarre o cadenas de ancla. Con el fin de aumentar la rigidez y la fuerza, el juego de guiacabos respectivamente costillas horizontales, verticales y diagonales. Con la estructura compacta y la apertura razonable, el pasacables giratorio es aplicable no solo al remolque o amarre de barcos ordinarios, sino también a los barcos que navegan en la vía fluvial del canal.
Especificación:
Tipo de modelo: Guiacabos giratorio de 360 grados
máx. Diámetro de la cuerda: 20 mm ~ 76 mm
Resistencia a la rotura: 32~200MT
Ángulo de rotación: Sheave90urdimbre, cabeza giratoria90
Material: acero fundido.
Certificado: CCS, ABS, BV, LR, NK, RINA
Dibujo deGuía giratoria de 360 grados:
Unidad: mm
Escribe |
Diámetro máximo del cable |
A |
B |
H |
桅 |
SLPM20 |
20 |
400 |
425 |
350 |
250 |
SLPM25 |
25 |
400 |
425 |
360 |
250 |
SLPM32 |
32 |
600 |
600 |
376 |
320 |
SLPM38 |
38 |
760 |
760 |
489 |
400 |
SLPM44 |
44 |
880 |
880 |
580 |
500 |
SLPM52 |
52 |
1120 |
1250 |
700 |
600 |
SLPM60 |
60 |
1120 |
1350 |
720 |
620 |
SLPM68 |
68 |
1210 |
1450 |
780 |
680 |
SLPM76 |
76 |
1250 |
1500 |
870 |
780 |
