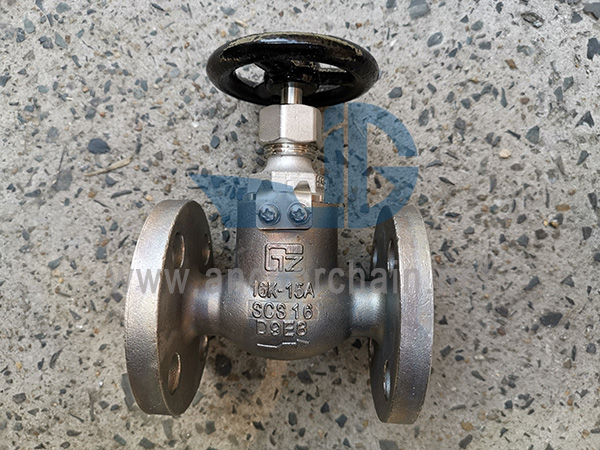

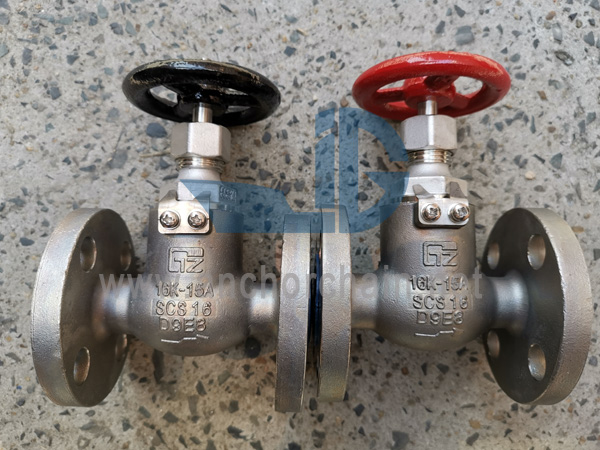

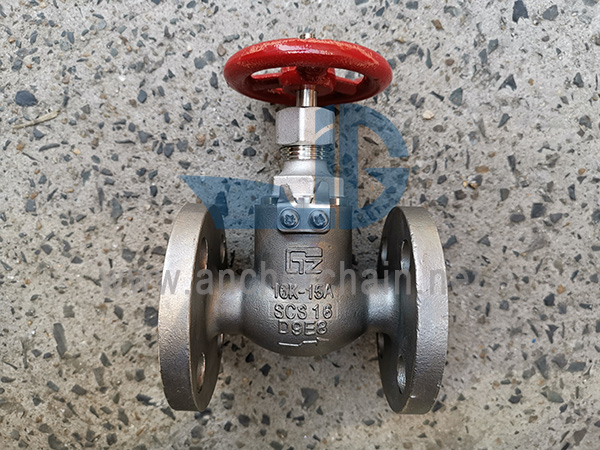

Válvulas de globo de acero inoxidable JIS F 7303 16K SCS16 Estándar de diseño: JIS F7303-1996 Estándar de prueba: JIS F7400-1996 Presión de prueba: Cuerpo-3.3Mpa, Asiento-2.42Mpa Tamaño de brida según JIS B2220-16K
Tamaño de brida según JIS B2220-16K
Material principal:
1 cuerpo: Acero inoxidable(SCS16)/SUS316L
2 discos: Acero inoxidable(SCS16)/SUS316L
3 vástagos: acero inoxidable (SCS16)/SUS316L
4 capós: acero inoxidable (SCS16)/SUS316L
5-Volante: Hierro fundido (FC200)
Código IMPA | Tamaño | L | D | C | No de agujero de perno | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
