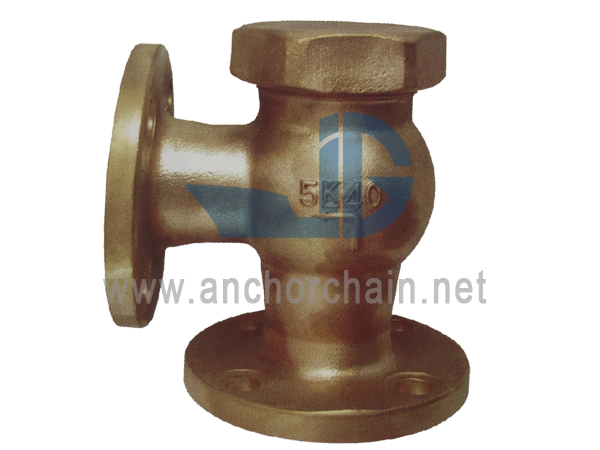

JIS F 7418 Válvulas angulares de retención de elevación de bronce 16K (tipo unión de bonete)1. Aplicación Los productos se utilizan para controlar el medio para abrir y cerrar, evitando la refluencia en las tuberías de aceite combustible y tuberías lubricantes. Las dimensiones de la brida están de acuerdo con las dimensiones de la brida JIS B2220 de la tubería de acero.
JIS F 7418 Válvulas de ángulo de retención de elevación de bronce 16K (tipo unión de bonete)
1. Aplicación
Los productos se utilizan para controlar el medio para abrir y cerrar, evitando la refluencia en las tuberías de aceite combustible, tuberías de lubricación. Las dimensiones de la brida están de acuerdo con las dimensiones de la brida JIS B2220 de la tubería de acero.
2. Materiales
(1) - Cuerpo: bronce
(2) - Disco: bronce
(3) - Vástago: bronce
3. Diámetro nominal＆Presión
Diámetro: DN15~DN40
Presión: 16K
4. Características
(1) . El servicio OEM, ODM es aceptable. Los requisitos especiales del cliente se cumplirán en nuestra fábrica.
(2) . Fabricado según las normas JIS F7400. El material de la válvula puede ser elegido por los clientes.
(3). Cualquier pregunta, será respondida dentro de las 24 horas.
5. Lista de tamaños principales
|
Código IMPA |
Modelo
|
L |
L1 |
D
|
C
|
No. |
h |
t |
H |
H1 |
D2 |
|
751366 |
7415 16K15 |
110 |
70 |
95 |
70 |
4 |
15 |
12 |
66 |
56 |
55 |
|
751367 |
7415 16K20 |
120 |
75 |
100 |
75 |
4 |
15 |
14 |
71 |
59 |
55 |
|
751368 |
7415 16K25 |
130 |
85 |
125 |
90 |
4 |
19 |
14 |
81 |
67 |
60 |
|
751369 |
7415 16K32 |
160 |
95 |
135 |
100 |
4 |
19 |
16 |
83 |
65 |
70 |
|
751370 |
7415 16K40 |
180 |
100 |
140 |
105 |
4 |
19 |
16 |
91 |
69 |
80 |
6. Certificado IACS: ABS, BV, RINA, LR, CCS.
