Grúas marinas Las grúas marinas están diseñadas especialmente para plataformas petrolíferas, embarcaciones de suministro de plataformas, barcazas, etc. Según la consideración de diseño de API-2C, las grúas marinas pueden estar en condiciones de trabajo de elevación interior, elevación exterior y elevación de personal.

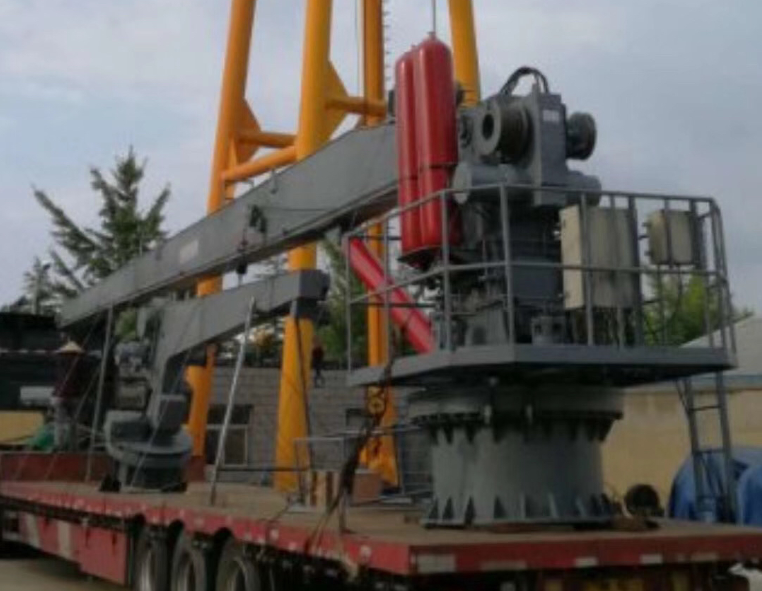

Grúa marina
La grúa marina está diseñada especialmente para plataformas petrolíferas, embarcaciones de suministro de plataformas, barcazas, etc. Según la consideración de diseño de API-2C, las grúas marinas pueden estar en condiciones de trabajo de elevación interior, elevación exterior y elevación de personal.
La grúa puede equiparse con:
Sistema de aire acondicionado de cabina
Lámpara de proyección con brazo de suspensión
Baliza de obstrucción de aeronaves y lámpara de proyección de brazo de suspensión
Anti-explosión
Sistema de tensión constante
Electromotor o accionamiento diesel
Función de visualización de pantalla táctil
Función de selección del estado del mar
Función de ahorcado
Certificados de CCS, DNV, ABS, GL, LR, BV,RINA, NK, KR y otras sociedades de clasificación
Especificación principal:
|
Modelo |
Carga de elevación en alta mar × radio (t × m) |
Carga de elevación a bordo × radio (t × m) |
Carga de elevación × velocidad (t × m.min) |
Carga de látigo × radio (t × m / min) |
Tiempo(s) de orzada |
Velocidad de giro (m/min) |
Potencia de conducción (kw) |
|
HO5-15P |
5×15 |
5×15 |
5×30 |
- |
CL:70 |
0.8 |
75 |
|
HO15-10(8.5-18)P |
15×10 8.5×18 |
15×10 8.5×18
|
15×20 |
3×20×30 |
CL:130 |
1 |
160 |
|
HO25-35P |
25×35 |
25×35 |
25×20 |
- |
CL:130 |
0.5 |
315 |
|
HO15-15P |
15×15 |
15×15 |
15×18 3×26 |
- |
RL:100 |
1.5 |
110 |
|
HO16-25P |
16×25 |
16×25 |
16×18 |
- |
RL:100 |
1 |
200 |
|
HO20-16(5-30.5)P |
20×16 5×30.5 |
20×22 7,5×30,5
|
20×10 1×13 |
5×32×30 |
RL:160 |
1 |
224 |
|
HO30-12(11-30.5) |
30×12 11×30.5 |
30×17 15,5×30,5
|
30×30 |
5×32×70 |
RL:130 |
1 |
315 |
|
HO20-16(5-30.5)P |
20×16 5×30.5 |
20×22 7,5×30,5
|
20×10 1×13 |
5×32×30 |
RL:160 |
1 |
224 |
|
HO30-12(11-30.5)P |
30×12 11×33.5 |
30×17 15,5×33,5
|
30×30 |
5×32×70 |
RL:130 |
1 |
315 |
|
HO40-102(11-36.5)P |
40×10 11×36.5 |
40×14 15,5×36,5
|
40×30 |
5×38×70 |
RL:130 |
0.8 |
400 |
|
HO50-15(15-33.5)P |
50×15 15×33.5 |
50×15 15×33.5
|
50×18 |
10×36×60 |
RL:130 |
0.8 |
350 |
|
HO70-15(30-45)P |
70×15 30×45 |
70×21 40×45
|
70×18 |
20×48×67 |
RL:180 |
0.85 |
650 |
|
HO80-10(12-45)P |
80×10/12×45(n=4) 40×23/14×45(n=2) |
80×10/12×45(n=4) 40×23/14×45(n=2)
|
80×9(n=4) 40×18(n=2) |
5×47,5×90 |
RL:150 |
0.6 |
336 |
|
Nota: 1. El voltaje de conducción: 380V/50Hz ac/3 Ph o 440V/60Hz ac/3 Ph o motor diesel. 2. La tabla de parámetros es solo para referencia, se pueden diseñar los requisitos del usuario de especificaciones. 3. Abatible de cuerda de acero RL, abatible de cilindro de aceite CL. |
Explicación del modelo: HO5-15P 1. Grúa marina HO-hidráulica 2. 5-SWL 3,15-máx. radio de trabajo 4. P-Grúa de pedestal en alta mar |
||||||
