Cable de comunicación de a bordo de peso ligero TXXI i o c
Cable de comunicación de a bordo de peso ligero TXXI i o c
Este cable tiene apantallamiento individual y colectivo, diseñado para circuitos de instrumentos y teléfonos de hasta 150/250 V. Adecuado para uso en aplicaciones marinas comerciales.
Estándares de cable de comunicación de a bordo de peso ligero TXXI (i & c)
- Guía de diseño: IEC 60092-350 e IEC 60092-376
Especificación de cable de comunicación de a bordo de peso ligero TXXI (i & c)
Núcleos: 1P, 2P,3P,4P,5P,7P,10P,12P,14P,16P,19P,20P, 24P, 30P (P: par)
1T, 2T,3T,4T,5T,7T,10T,12T,14T,16T,19T,20T, 24T, 30T (tríada)
Tamaño (mm²): 0,75, 1, 1,5, 2,5

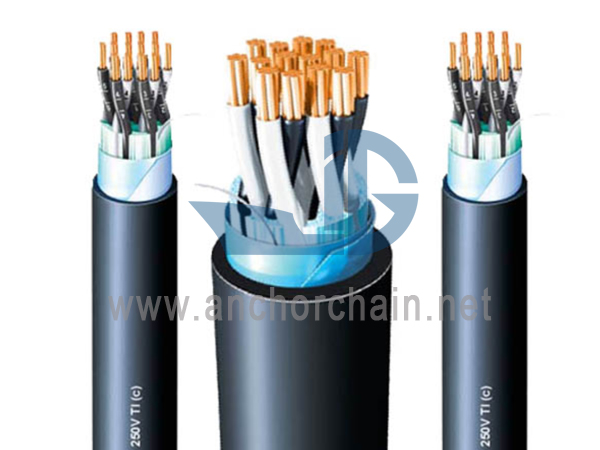

TXXI(i&c) construcción de cable de comunicación a bordo de peso ligero
Clasificación | Letra de código | Detalle constructivo |
Conductor |
|
Alambre de cobre liso, recocido, trenzado |
Aislamiento | T | Polietileno reticulado (XLPE) según IEC 60092-351 |
Pantalla individual | (I) |
Cada par/tríada se protege individualmente con cinta de poliéster con respaldo de aluminio (cinta AL/PS) con hilo de drenaje de cobre estañado. Se puede envolver una cinta adhesiva adecuada sobre/debajo de la pantalla individual. |
Pantalla colectiva | (C) |
Par/tríada colocada y protegida colectivamente por poliéster con respaldo de aluminio cinta (cinta AL/PS) con hilo de drenaje de cobre estañado. Se puede envolver una cinta de encuadernación adecuada sobre/debajo de la pantalla colectiva. |
Revestimiento Interior | X | No |
Armadura | X | No |
Vaina | I | Compuesto termoplástico libre de halógenos (IEC 60092-359, SHF1) |
color de la funda |
|
- Cable sin seguridad intrínseca: Negro - Cable intrínsecamente seguro : Azul |
