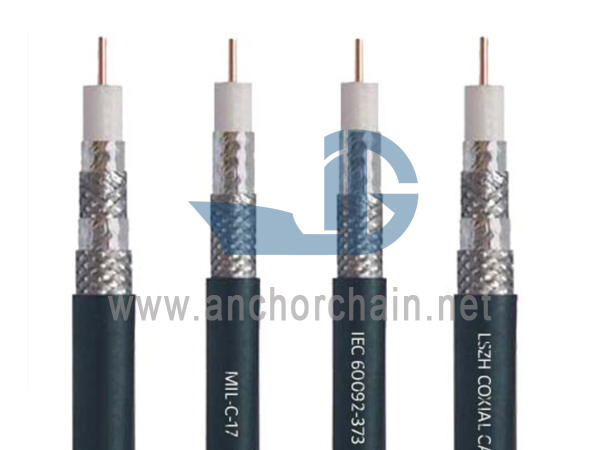

Cable de radiofrecuencia a bordo Aplicaciones: El cable de radiofrecuencia a bordo es adecuado para varios tipos de plataformas marinas y petroleras y otros edificios en alta mar, señal de alta frecuencia conectada y equipo de señal de alta frecuencia en tierra, como equipos de radio y radar.
Aplicaciones de cables de radiofrecuencia a bordo:
El cable de radiofrecuencia a bordo es adecuado para varios tipos de plataformas marinas y petroleras y otros edificios en alta mar, señal de alta frecuencia conectada y equipos de señal de alta frecuencia en tierra, como equipos de radio y radar.
Normas:
MIL C 17 (RG)
CEI 60092-359
CEI 60332-1
CEI 60754-1/2
CEI 61034
Construcción:
Conductores: Sólidos o trenzados TC (Cobre estañado), BC (Cobre desnudo), BCW (Cobre soldado desnudo), SC (Cobre plateado) y SPCCS (Cobre plateado sobre acero).
Aislamiento: Espuma PE.
Barreras cortafuego: Lámina de aluminio.
Pantalla: Trenza simple o doble. Cobre desnudo, estañado o plateado.
Cubierta exterior: LSOH (SHF1).
Características electricas
| RG 178 | RG 58 | RG 174 | RG 213 | RG 214 | RG 59 | RG 223 | GR 6 | GR 11 | ||
| Capacidad | pF/m | 100 | 100 | 100 | 100 | 100 | 67 | 100 | 52 | 53 |
| Impedancia @200MHz | Ω | 50 ± 2 | 50 ± 2 | 50 ± 2 | 50 ± 2 | 50 ± 2 | 75 ± 3 | 50 ± 2 | 75 ± 3 | 75 ± 3 |
| Atenuación @50MHz | dB/100m | 38 | 13 | 21 | 3 | 5 | 10 | 15 | 4.6 | 2.8 |
| Atenuación @100MHz | dB/100m | 52 | 21 | 32 | 7 | 8 | 14 | 21 | 6.4 | 4.1 |
| Atenuación @200MHz | dB/100m | 74 | 34 | 46 | 13 | 13 | 20 | 30 | 9.0 | 5.9 |
| Atenuación @400MHz | dB/100m | 108 | 55 | 82 | 15 | 22 | 29 | 39 | 12.8 | 8.5 |
| Atenuación @1000MHz | dB/100m | 170 | 91 | 147 | 29 | 39 | 52 | 68 | 20.8 | 14.3 |
Propiedades mecánicas y térmicas
Radio de curvatura para instalaciones fijas: 10×OD Rango de temperatura: -30℃ ~ +60℃ 50 Ω
| Tipo de cable | Número de trenzado del conductor × mm | Diámetro del conductor mm | Diámetro dieléctrico mm | Diámetro total nominal mm | Peso Nominal kg/km |
| RG 58 CU | 19×0.18 CT | 0.90 | 3.0 | 4.95 | 40 |
| RG 174 AU | 7 × 0,16 BCW | 0.48 | 1.55 | 2.8 | 10 |
| RG 213U | 7 × 0,75 aC | 2.25 | 7.3 | 10.3 | 157 |
| RG 214U | 7 × 0,75 SC | 2.25 | 7.3 | 10.8 | 195 |
| RG 178U | 7 × 0,10 SPCCS | 0.30 | 0.9 | 1.8 | 7 |
| RG 223U | 1 × 0,90 SC | 0.90 | 3.02 | 5.38 | 55 |
75 Ω
| Tipo de cable | Número de trenzado del conductor × mm | Diámetro del conductor mm | Diámetro dieléctrico mm | Diámetro total nominal mm | Peso Nominal kg/km |
| GR 6 | 1 x 1,0 aC | 1.0 | 4.5 | 7.1 | 80 |
| RG 59 | 1 x 0,57 BCW | 0.57 | 3.75 | 6.15 | 53 |
| GR 11 | 1 x 1,6 aC | 1.6 | 7.2 | 10.3 | 135 |
Le proporcionaremos la mejor calidad, precios competitivos y un servicio satisfactorio.
